리눅스 기반 라우터 기능 구현을 위한 내부망 및 테스트 환경 구성
(정보시스템구축)정보시스템 구축·운영 기반 정보보안 전문가 양성과정(2) 종일
월홀엑스
김태원(팀장) ,
김지민 ,
박진우

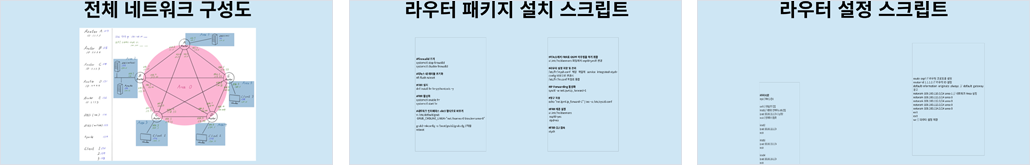

| 개요 | 본 프로젝트는 VMware 가상화 환경에서 Rocky Linux 기반 라우팅 서버를 구축하여, 서로 다른 NAT 네트워크 간의 통신을 가능하게 하고, 상위/하위 DNS 서버를 통한 도메인 네임 서비스 구조를 구현하고 테스트하는 것을 목표로 한다. 이를 위해 웹 서버(Apache)와 클라이언트 호스트를 연동하고, 리눅스 기반으로 라우터를 구현하여 실제 라우터 장비와 유사한 기능을 수행할 수 있는지를 검증한다. 한대의 데스크탑 PC에 VMware로 구현된다. PC에는 라우터 5대와 DNS 2대(sec.와 wallhole.sec.), 웹 서버(Apache)가 설치되고 하위 DNS(wallhole.sec.), 웹 서버(Apache)는 라우터 B와 연결되고 라우터 A에 상위 DNS(sec.), 라우터 B, 라우터 C, 라우터 D, 라우터 E가 연결된다. 라우터 C, 라우터 D, 라우터 E에 각각 클라이언트 1, 2, 3이 연결된다. 그리고 각 라우터에는 라우팅 될 수 있도록 OSPF 프로토콜로 세팅하고 웹 서버에 정상적으로 접근 가능한지와 안정적인 서비스가 되는지 검증한다. PC에는 라우터 5대와 DNS 2대(sec.와 wallhole.sec.), 웹 서버(Apache)가 설치된다. 상위 DNS(sec.)는 라우터 A에 연결되고, 하위 DNS(wallhole.sec.)와 웹 서버(Apache)는 라우터 B와 연결된다. 클라이언트 1, 2, 3은 각 라우터 C, D, E와 연결된다. 라우터 간의 연결은 망형으로 구성하였고, 사용하는 프로토콜은 OSPF이다. 라우터 설정을 완료한 뒤 라우터 간 원활한 통신이 가능한지 검증하고, 클라이언트에게 웹 서버(Apache)가 정상적으로 서비스를 지원하는지 검증한다. |
|---|---|
| 구현기능 | 리눅스 기반 라우터 구현 - 한 대의 데스크탑에서 가상화 환경으로 구축한 NAT 환경에서 리눅스 OS를 기반으로 한 라우터 5대를 리눅스 패키지인 FRR을 이용하여 OSPF 프로토콜로 구축한다. - 최상위 라우터(라우터 A)에 4대의 라우터와 상위 DNS 서버를 연결한다. - 하위 라우터 중 한 대(라우터 B)는 웹 서버(Apache)와 하위 DNS 서버를 연결하고 나머지 3대(라우터 C, D, E)는 각각의 클라이언트와 연결한다. 라우터 테스트 환경 구축 - VMware 가상화 환경에서 Rocky Linux를 기반으로 하위 DNS 서버의 질의를 처리하기 위해 상위 DNS 서버를 구축한다. - 웹 서버(Apache)와 하위 DNS 서버가 존재하는 NAT와 클라이언트 호스트가 존재하는 NAT들을 구현한다. |
| 설계의 주안점 | 라우터 구현 - VMware 환경에서 정상적인 통신이 이루어질 수 있도록 환경 설정을 한다. 네임서버 구현 - 클라이언트에서 웹 서버(Apache)에 서비스를 제공 받을 때 도메인 주소로 접근 할 수 있도록 네임 서버를 구현하고 클라이언트의 DNS 주소를 설정한다. Web 서버 구현 - Rocky Linux 기반 환경에 Apache 패키지를 설치하고, HTML을 활용하여 테스트용 웹 페이지를 제작한 뒤 클라이언트에 정상적인 서비스를 제공할 수 있도록 한다. |
| 사용기술 및 개발환경 |
사용기술 - 가상화 기술 : VMware workstation을 사용하여 가상 머신 실습 환경을 구축 - 운영체제 : Rocky Linux(VMware에서 동작할 OS로 라우터, 웹 서버(Apache)와 네임 서버가 이 운영체제 기반으로 구축됨) |
|
|
